An einen Telekom Business Glasfaseranschluss (FTTH) soll die pfSense direkt per PPPoE an einen FTTH Anschluss (Business) angeschlossen werden.
Zuvor ist eine Fritzbox angeschlossen. Die Konfiguration ist recht einfach: Provider auswählen, Benutzerdaten eintragen und fertig.
Für die Konfiguration per PPPoE Einwahl wird eine Benutzername mit Kennwort benötigt. Bei der Telekom setzt sich der Benutzername aus Anschlusskennung und Zugangsnummer zusammen.
Die Benutzerkennung besteht aus der Kombination von Anschlusskennung, Zugangsnummer (vormals T-Online Nummer) und Mitbenutzernummer. Der Zusatz "@t-online.de" wird für DSL und für den Auslandszugang benötigt.Falls die Anschlusskennung keine 12 Zeichen Länge hat, soll ein "#" die Trennung von den beiden Nummern anzeigen.
Beispieldaten:
(1) Anschlusskennung : 002222222222
(2) Zugangsnummer : 555555555555
(3) Mitbenutzernummer: 0001
In dem Fall haben Anschlusskennung und Zugangsnummer die vorgegebene Länge.
Die einzelnen Daten (1,2,3) in die FritzBox eingetragen und die Verbindung steht.
pfSense an Business FTTH
In der pfSense eine PPPoE Schnittstelle konfiguriert und mit den Daten nach o.g. Schema probiert.
Leider erfolgt keine korrekte Authentifizierung und die Verbindung kommt nicht zu Stande.
Das selbe wurde dann auch mit VLAN 7 und 8 probiert - wie in einigen Foren zu lesen ist.
pfSense an Privat FTTH
Das ganze mit einen anderen FTTH Anschluss probiert, wo zuvor auch eine Fritzbox angeschlossen war.
In der selben pfSense in der PPPoE Schnittstelle mit VLAN 7 die Daten nach o.g. Schema eingetragen.
( 002222222222555555555555#
Uuups - nach kurzer Zeit funktionierte die Verbindung.
Schnell die Zugangsdaten und den Anschluss gewechselt - aber leider weiterhin keine Verbindung, nur divers Fehler im pfSense Log.
Fritzbox
wieder an den Business Anschluss angeschlossen - Verbindung steht.
Laut Support wird nach dem o.g. Schema verfahren und das VLAN 7 benötigt.
Es muss aber noch einen Unterschied zwischen den beiden Anschlüssen (Business/Privat) geben.
Netzforensik - Daten zwischen Fritzbox und FTTH Anschluss
Die Netzforensischen Analyse zeigte den unscheinbaren Unterschied bei der Benutzerkennung aus der Fritzbox zur FTTH Anschluss-Box.
===========================================================================
Packet Info:
Number: 1,063
Packet Length: 86
Capture Length: 82
Timestamp: ...
...
Protocol: 0x8100 [12/2]
802.1Q Virtual Bridged LAN [14/4]
...
VLAN ID: 7 [14/2] 0x0FFF
Protocol Type: 0x8864 [16/2]
PPPoE - PPP over Ethernet [18/6]
...
Peer Id: 002222222222#555555555555#
===========================================================================
Wir sehen zur Trennung der Benutzerdaten noch ein "#" !
Daten in pfSense anpassen

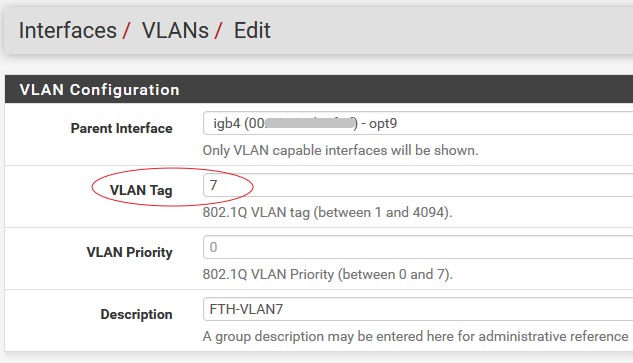

VLAN für WAN Interface (hier WAN1=igb4)
und dem WAN zuordnen

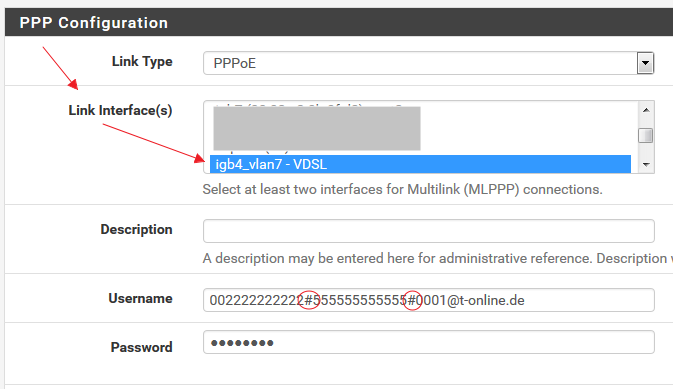

Benutzerdaten

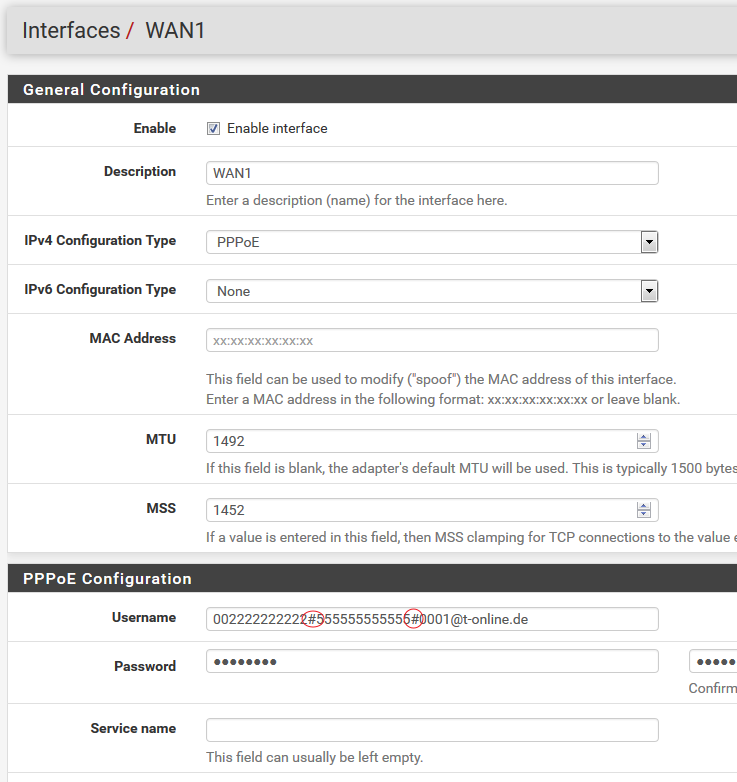

Übersicht der WAN-Schnittstelle mit den Benutzerdaten.
Verbindung steht !
